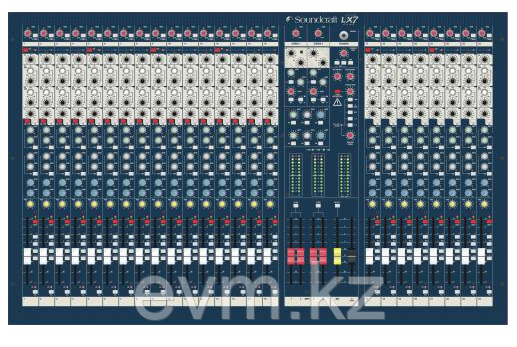

Микшерный пульт Soundcraft
ОПИСАНИЕ SOUNDCRAFT SPIRIT LX7II NEW 24CH
Область применения:
Для гастролирующих групп
Небольшие инсталляции
Малые концертные залы
Использование в храмах, церквях и театрах
Живая и студийная запись
Особенности:
100 мм фейдеры
+48 В фантомное питание
Всего 40 входов ( включая стерео линейки и возвраты )
Фильтр НЧ с крутизной среза 18 дБ на октаву
6 дополнительных посылов, 4 из них переключаемые до или после фейдера
Разрывы на групповых и мастер секциях
12-и сегментный индикатор уровня
Встроенный блок питания
Микрофонные преампы новой разработки GB3 по технологиям серии МН3
Новая схематехника четырехполосных эквалайзеров по технологии серии МН3
Технические характеристики:
24CH 24+4/4/3 концертная микшерная консоль, 24 мик/лин. входов; 2 стерео входа; 4-полосный эквалайзер с параметрическими HI Mid и LO Mid диапазонами в моно каналах; 6 AUX посылов; фейдеры 100 мм
Возможная конфигурация - 16, 24 или 32 входных монофонических каналов.
Микрофонные предварительные усилители и эквалайзеры серии GB30.
Реальная 7-шинная архитектура микширования (Mix, 4 groups, C-mono).
2 стереофонических входа.
Два стереовозврата.
8, 16 или 24 прямых выходов (Direct out) в зависимости от конфигурации. Последние 8 каналов в каждой конфигурации, расположенные справа от мастер-секции, не имеют прямых выходов.
Возможность подключения микрофона для служебной связи (Talkback Mic).
100-миллиметровые фейдеры.
Фантомное питание 48 В для микрофонных входов (индивидуальная кнопка включения для группы из 4 входов).
6 посылов (aux sends) на каждом моноканале, причем 4 из них попарно переключаются до/после фейдера.
Обрезной фильтр низких частот ниже 100 Гц (18 дБ/Октава).
Разрывы на каналах, в групповых и мастер-секциях.
6 трехцветных 12-сегментных индикаторов уровня (на групповых и мастер-секциях).
Встроенный универсальный блок питания построен по принципу переключаемой технологии, что позволяет добиться меньшего нагрева и облегчить конструкцию. Автоматически подстраивается под напряжение от 85 до 270 В. Все органы управления и контроля LX7ii находятся на верхней панели, а коммутационные разъемы и кнопка включения питания - на задней. Верхняя панель разделена на три секции. В центре расположена мастер-секция, справа восемь последних входных линеек (не имеющих Direct out), слева - все остальные входные линейки (8, 16 или 24 в зависимости от конфигурации пульта).
Каждая входная монофоническая линейка включает в себя следующие элементы (сверху вниз):
ручка регулировки чувствительности
кнопка включения обрезного фильтра НЧ
кнопка включения фантомного питания со световым индикатором (для каждых 4-х каналов)
секция эквалайзера (ВЧ, две параметрические середины и НЧ)
кнопка включения эквалайзера
кнопка переключения прямого выхода в режим до фейдера
шесть ручек aux-посылов и две кнопки переключения до/после для посылов 1-4
ручка панорамы
кнопка заглушения канала (Mute) со светодиодным индикатором
100-мм фейдер
кнопки направления входного сигнала на разные шины микширования (Mix, Groups, Centre)
индикатор перегрузки (начинает мигать, когда уровень сигнала приблизительно на 4 дБ ниже предполагаемой перегрузки, а при нажатой кнопке PFL горит постоянно, показывая выбранный для прослушивания канал)
кнопка PFL
В центре мастер-секции находятся шесть ручек регулировки уровня aux-мастеров с кнопками AFL, светодиодные индикаторы включения сети и шесть трехцветных 12-сегментных индикаторов уровня для 4 групп и главной шины микширования. Под ними расположены шесть100-мм фейдеров (4 Groups, 1-MIX, 1-C-mono), две кнопки для назначения групп в главный микс и одна кнопка для направления главного микса в моновыход (например, при использовании центрального кластера). В правом верхнем углу мастер-секции расположено гнездо для подключения наушников (1/4" джек), под ним ручка громкости Talkback микрофона и три кнопки для маршрутизации его на группы и главный микс, еще ниже две ручки уровней стереовозвратов и ручка громкости 2-канального воспроизводящего устройства (кассетника, CD, MD, DAT). Здесь же расположена кнопка 2 trak replaces mix, при нажатии которой на главную шину микширования подается только звук с магнитофона или CD. Это очень удобно перед началом концерта, когда звукорежиссер дает в зал фоновую музыку, а сам продолжает делать все необходимые настройки в линейках и даже мониторить это все через наушники, не донимая этим зрителя. Чуть ниже расположена секция мониторинга, включающая пять кнопок выбора источника прослушивания (2 TRK, C-mono, MIX, 1-2, 3-4) и ручку уровня громкости. При включении наушников в соответствующее гнездо звук идет только в наушники, при отсоединении наушников звук пойдет через выход monitor out, расположенный на задней панели. При нажатии кнопки PFL на любом канале выбранный источник направляется для прослушивания как раз на секцию мониторинга, совершенно не влияя на общую звуковую картину. Здесь же расположен светодиодный индикатор активности PFL/AFL. На территории мастер-секции в левом верхнем углу располагаются также два стереовхода, включающие в себя ручку чувствительности, эквалайзер (НЧ и ВЧ), два aux-посыла, ручку громкости, кнопки PFL и маршрутизации (group или mix).
Задняя панель содержит все коммутационные разъемы и также разделена на три части. Каждый монофонический канал имеет микрофонный вход на XLR, линейный вход на 1/4 балансном джеке, разрыв (джек) и прямой выход на джеке (кроме последних 8 каналов). Причем все разъемы на пульте - металлические. Кроме этого на задней панели расположены основные выходы mix L-R, выход C-mono (на XLR), а также групповые выходы, aux выходы, разрывы групповых и мастер-секций, мониторные выходы, стереовходы и стереовозвраты - все на джеках. Для входа 2 TRK использованы разъемы RCA, а для Talkback Mic, естественно, XLR. В самом низу находятся сетевой разъем, кнопка включения питания и главный предохранитель.
Технические характеристики
Частотная характеристика: 20Hz – 20kHz, +0 /-1dB
Коэффициент гармонических искажений: Mic sens. –30dBu, +20dBu at all outputs < 0.006% @ 1kHz
Уровень шума:
Измеренные RMS, 22 Гц до 22 кГц Полоса пропускания
Микрофонный вход EIN @ единичного усиления: Mix Output, 40 входов направляется на смесь: <-82dBu
Группа Выходы: <-83dBu
Выходы Aux: <-80dBu
Матрица Выходы:
Взаимное проникновение между каналами(@1kHz):
Входной канал отключения: Входной фейдер отсечки: <-95дБ
Входной pan pot isolation: <-77dB
Mix маршрутизации изоляции: Группа маршрутизации изоляции: Прилегающие изоляции канала: <-99dB
Группа-Mix перекрестные помехи: <-89dB
Aux посыл: Матрица посыл off: Типичные CMRR при максимальном коэффициенте усиления на частоте 1 кГц: 80 дБ
Пропускной фильтр ВЧ (Моно вход): 100Hz, 18dB/octave
Эквалайзер (Моно вход):
HF:13kHz, ±15dB, 2nd order shelving
Hi-Mid: 550Hz - 13kHz, ±15dB, Q = 1.5
Lo-Mid: 80Hz - 1.9kHz, ±15dB, Q =1.5
LF: 80Hz, ±15dB, 2nd order shelving
Индикация
Входные каналы: SinТрехцветный 4-сегментный индикатор
Выходные каналы: 7 трехцветных 12-сегментных индикатора
Мощность:
Питание: (внутренний блок) 85V-270V переменного тока, 50/60Hz универсальный вход
Потребление: менее 150W
Температурный диапазон: -10C to +30C
Относительная влажность: 0% to 80%
Спецификация вход / выход
Вход и выход:
Уровни:
Микрофонный вход: +15dBu max
Линейный вход: +30dBu max
Стерео входы и возвраты инсертов: +20dBu max.
Все выходы: +20dBu max.
Номинальный рабочий уровень: 0dBu
Мощность выхода на наушники: 2 x 250mW в 200 Ом наушники
Вход и выход:
Импеданс:
Микрофонный вход: 2kОм
Линейные входы и стерео возвраты: >10kОм
Возврат инсерта входного канала: 5kОм (с EQ, в худшем случае 1,8kОм)
Mix, Group, Aux, Matrix и директ-выходы: 150 Ом
Посылы инсертов: 75Ом
Рекомендуемый импеданс на наушники: 50-600 Ом
Высота: 164мм
Ширина: 856мм
Глубина: 503мм
Размеры | |
---|---|
Ширина | 856 мм |
Высота | 164 мм |
Глубина | 503 мм |
Основные | |
Производитель | Soundcraft |
Цвет корпуса | Черный |
Количество каналов | |
Количество моновходов | 32 |
Количество стереовходов | 4 |
- Цена: 1 095 000 ₸
